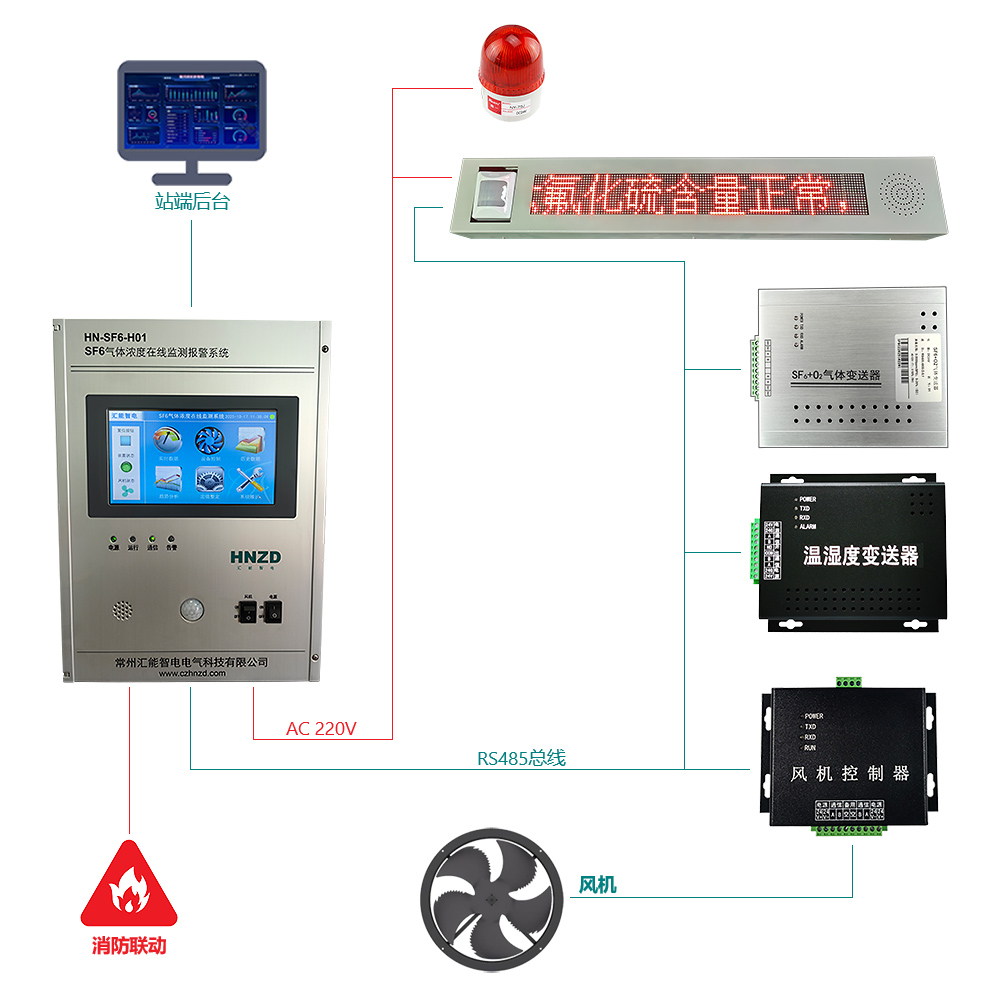

系统简介

常用于变电站GIS组合电器室，预制舱，带SF6断路器的开闭所配电室，当监测到环境中有SF6泄漏，可告警输出联动风机排风保障运维人员人身安全。

主要功能

• 实时定量监测环境中SF6气体浓度

• 实时监测环境中氧含量

• 实时监测环境中温度、湿度

• SF6浓度/氧含量超限报警并联动风机排风

• 人体红外感应功能

• 提供通讯规约与变电站后台通信

功能介绍：

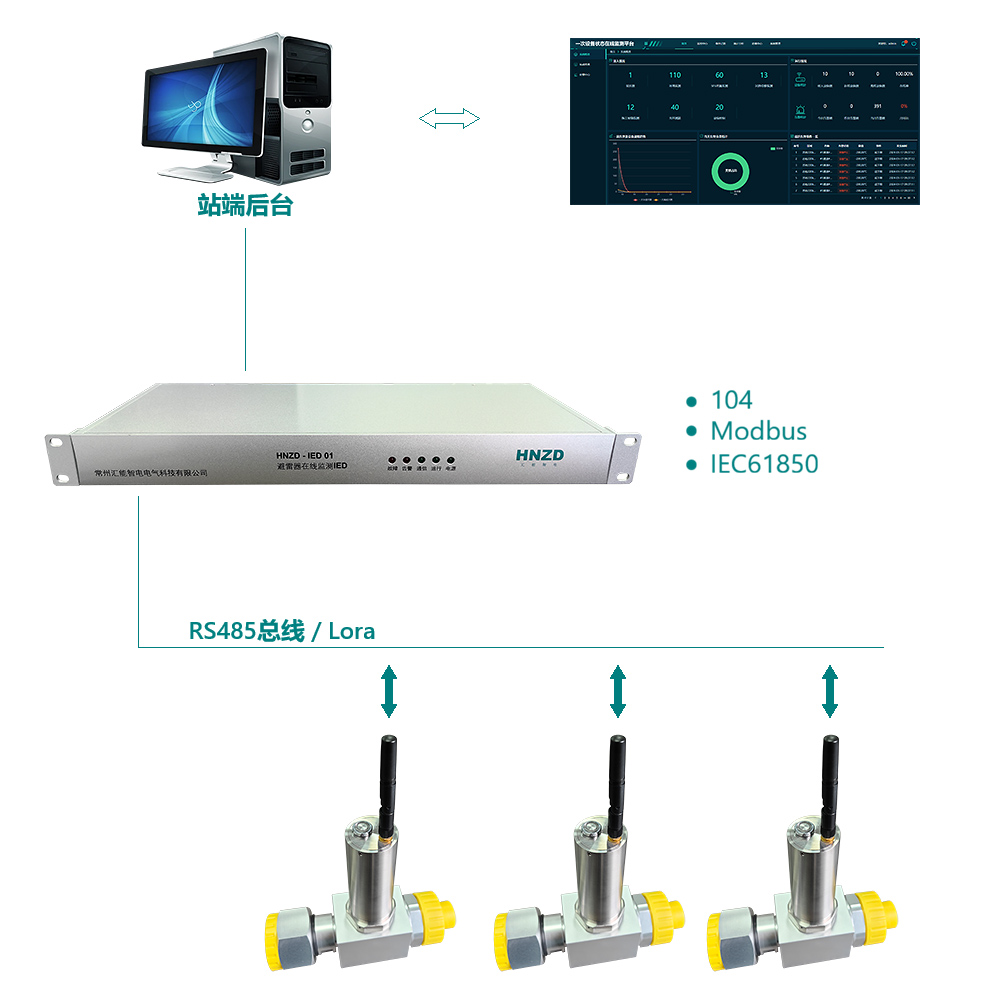

• 实时监测SF6气体密度和微水及其变化趋势，当有关指标达到报警状态时自动报警;

• 如果SF6气体发生泄漏，传感器监测的压力及密度值会发生异常变化或趋势变化，系统立即指示出漏气引起的压力或密度变化情况，并给出预警信号;

• 如果SF6气体水含量超标时，传感器监测的微水值会发生异常变化，系统立即给出预警信号，提示维护人员进行系统检修;

• 采集气体压力、温度和露点，根据所采集的数据，计算20℃时的气体压力，计算水分含量(μL/L)，并对是否存在气体泄漏、水分超标缺陷及严重程度做出定量评估，将“故障几率、时间”的轻量级的结果信息及“气体压力(MPa)、水分(uL/L)、时间”统一格式测量数据向后台报送;

系统简介

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

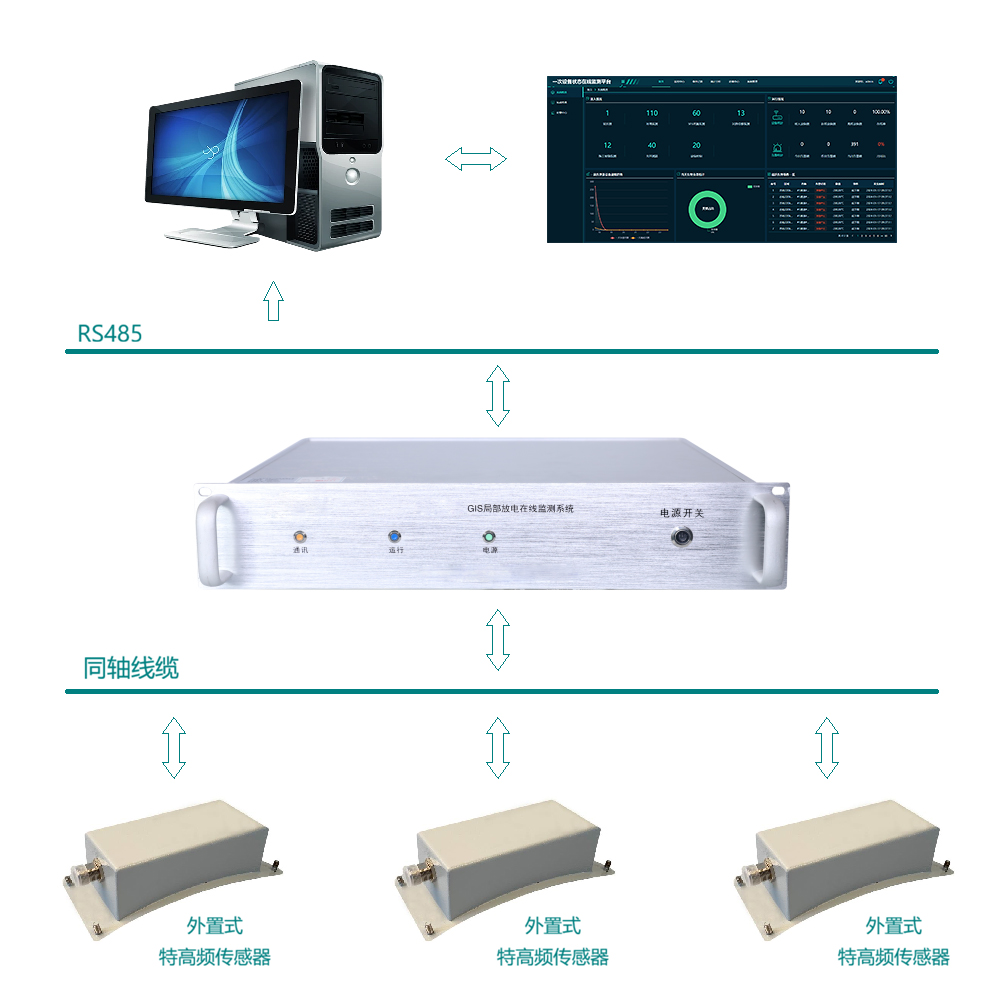

GIs局放监测系统由特高频传感器和采集装置组成，实时监控传感器周围电磁波辐射状态，监测发生局部放电时产生的特高频信号，把信号传送到局放采集装置，最后上位机或后台系统通过以太网方式接收数据形成图谱。

产品背景：

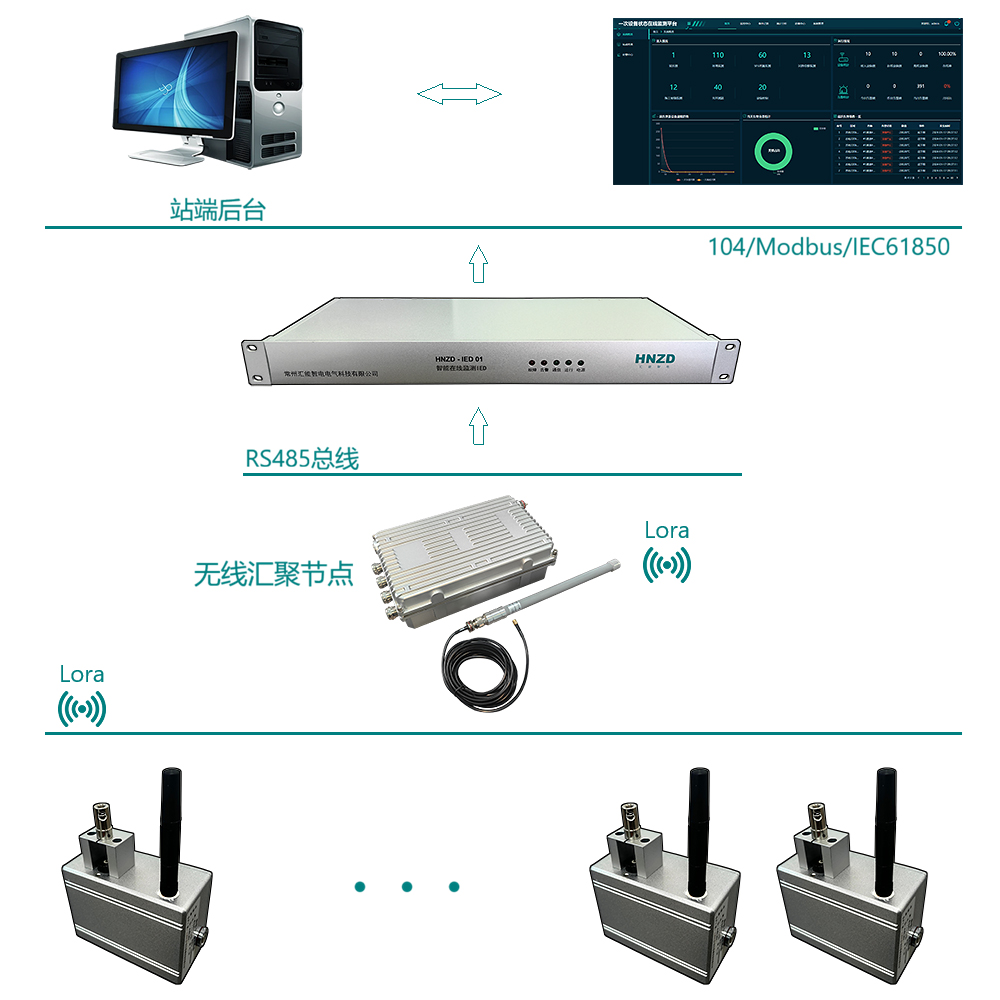

GIL/GIS设备主要由开关、电流互感器、隔离开关、管道母线、出线套管、伸缩节等设备组成。其中，管道母线是GIL/GIS的重要组成部分，其长度一般都在几百米。伸缩节作为管道母线附属设备，其基本作用是用于GIL/GIS设备安装时，长度调节补偿及运行后管道母线简随季节、环境温度变化时的伸缩量变化的补偿。如果伸缩节因安装或制造工艺问题，在该过程中起不到伸缩量调节补偿的作用，就可能造成GIL/GIS设备因伸缩应力作用，造成连接部位变形漏气，严重的导致设备绝缘击穿。

现在绝大部分伸缩节处于无监测使用状态，存在不少安全隐患，采用人工观测记录的方式实现母线伸缩节的位移量监测，这种方式存在人工工作量大、人工成本高、实时性差和数据准确度不高的弱点。所以，伸缩节状态在线监测是GIL/GIS设备日常运维的重要项目。

产品简介:

通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。

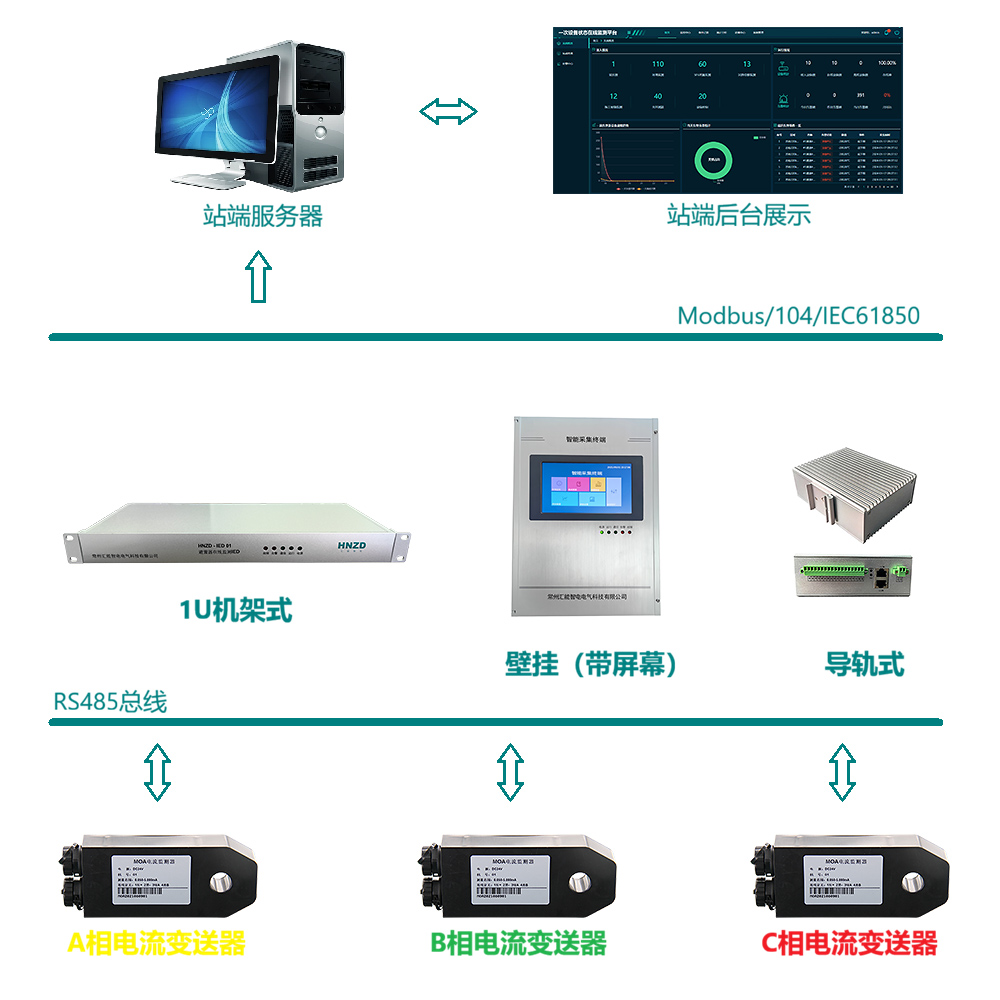

避雷器在线监测系统实现金属氧化锌避雷器绝缘性能的监测，包含:在线监测IED，避雷器监测装置以及母线取样监测装置。

1、避雷器监测装置:用于采集1台避雷器的泄露电流及雷击次数和雷击时间;

2、母线取样监测装置:用于采集PT单元母线电压及参考电压;

3、在线监测IED:采集避雷器监测装置和母线监测装置数据分析计算阻性电流，并与后台通信;

产品简介:

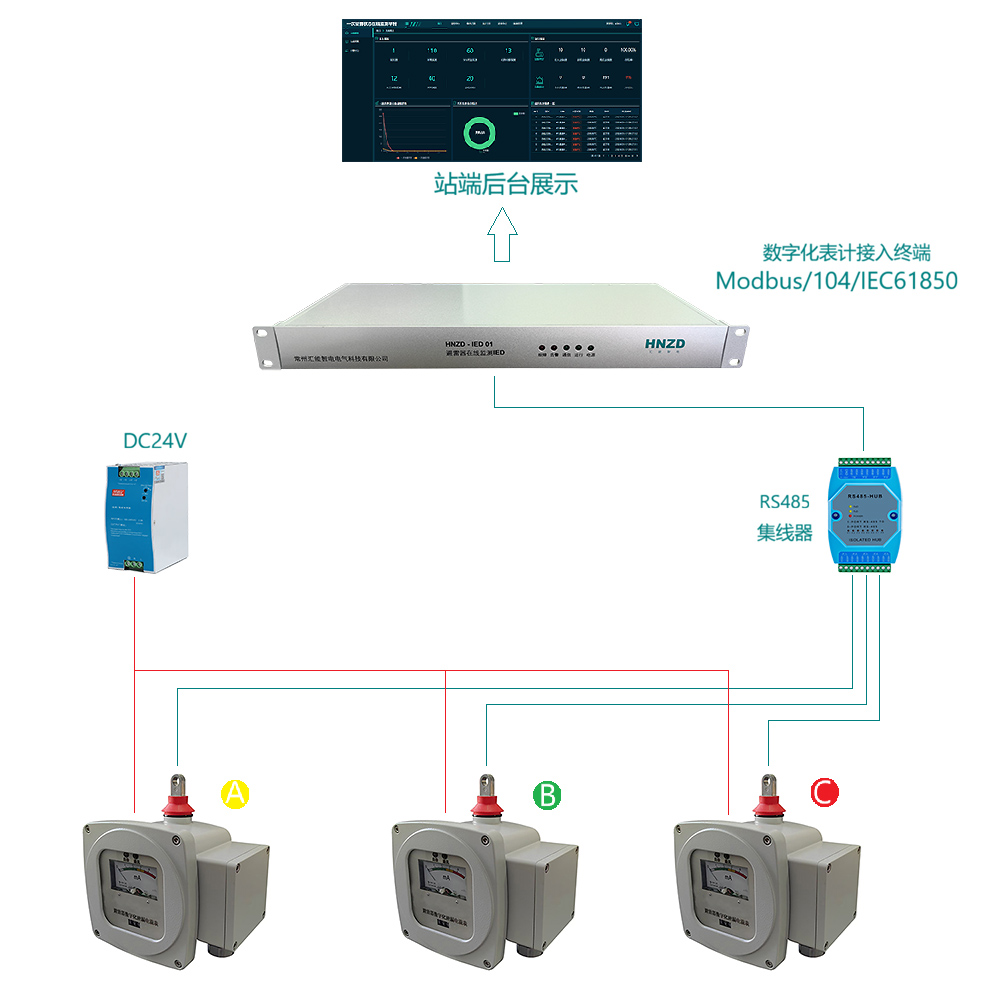

避雷器数字化泄漏电流表具备数据精准感知、传输安全高效、运行稳定可靠、检修维护方便的产品特点，符合国网《智慧变电站技术规范 第4部分数字化远传表计》要求。

避雷器数字化泄漏电流表能实时监测全电流和放电次数,具备指针表显示和电磁计数器功能，具备数据远传、报警和数据存储功能。该产品的安装方式与传统机电式泄漏电流监测装置相同，安装方便，免维护。

目前在推进智慧变电站建设过程中，数字化远传表计是其中之一，新技术和应用较为成熟且尤受基层认可。从运维绩效看，人工现场抄录表计数值的工作是一项繁杂、低效、重复的劳动，通过数字化远传将实现全站主设备仪表数据数字化采集、远 传，将大幅减少日常运维工作量，有效降低运维人员工作强度，运检 绩效显著提升。

系统简介:

铁芯或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，会引起变压器本体局部过热，导致油分解，进而导致绝缘性能下降，严重时，会使铁芯硅钢片烧坏，造成主变重大事故，故主变铁芯必须接地。

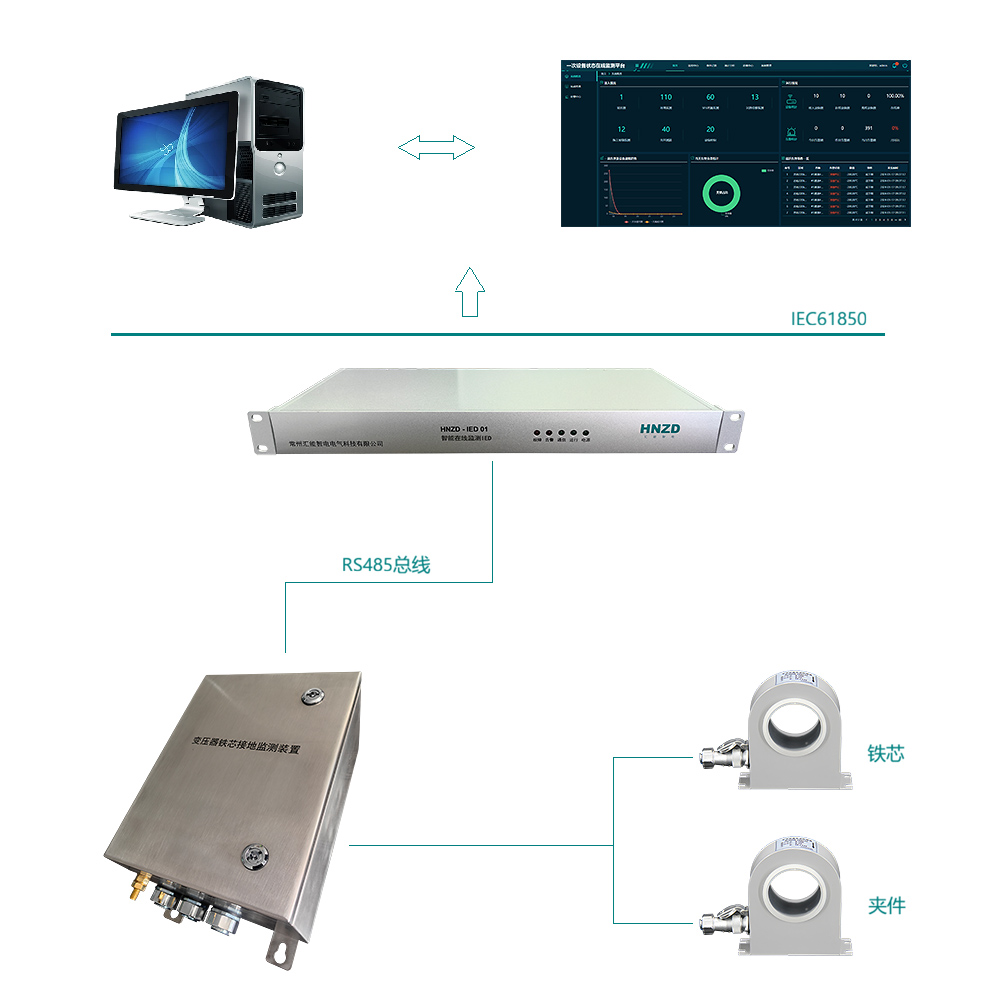

铁芯及夹件接地电流监测装置，用于监测变压器铁芯及夹件接地故障电流，可实现对铁芯接地电流进行连续、在线监测，通过监测可以实时监控设备的绝缘状况，且能及时发现内部绝缘受潮或受损、铁芯多点接地、箱体内异物、油箱油泥沉积等故障。对事故做到早预防早处理。更重要的是能为此类设备的状态检修提供可靠的数据依据。

系统简介:

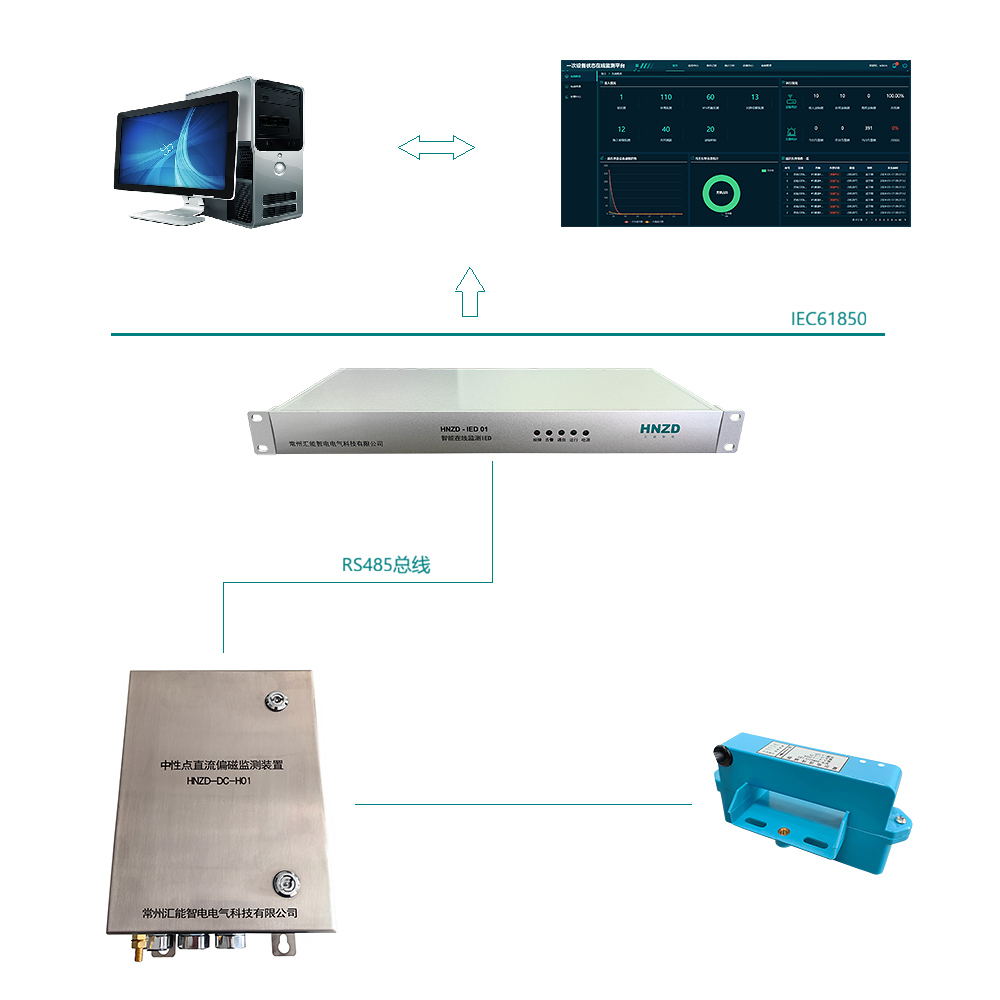

变压器中性点电流的监测是衡量变压器运行状态一项重要指标。通过对变压器中性点的交流电流、直流电流进行实时在线监测，可实现对变压器设备的运行状况进行实时监测;同时，通过分析监测数据可及时发现变压器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

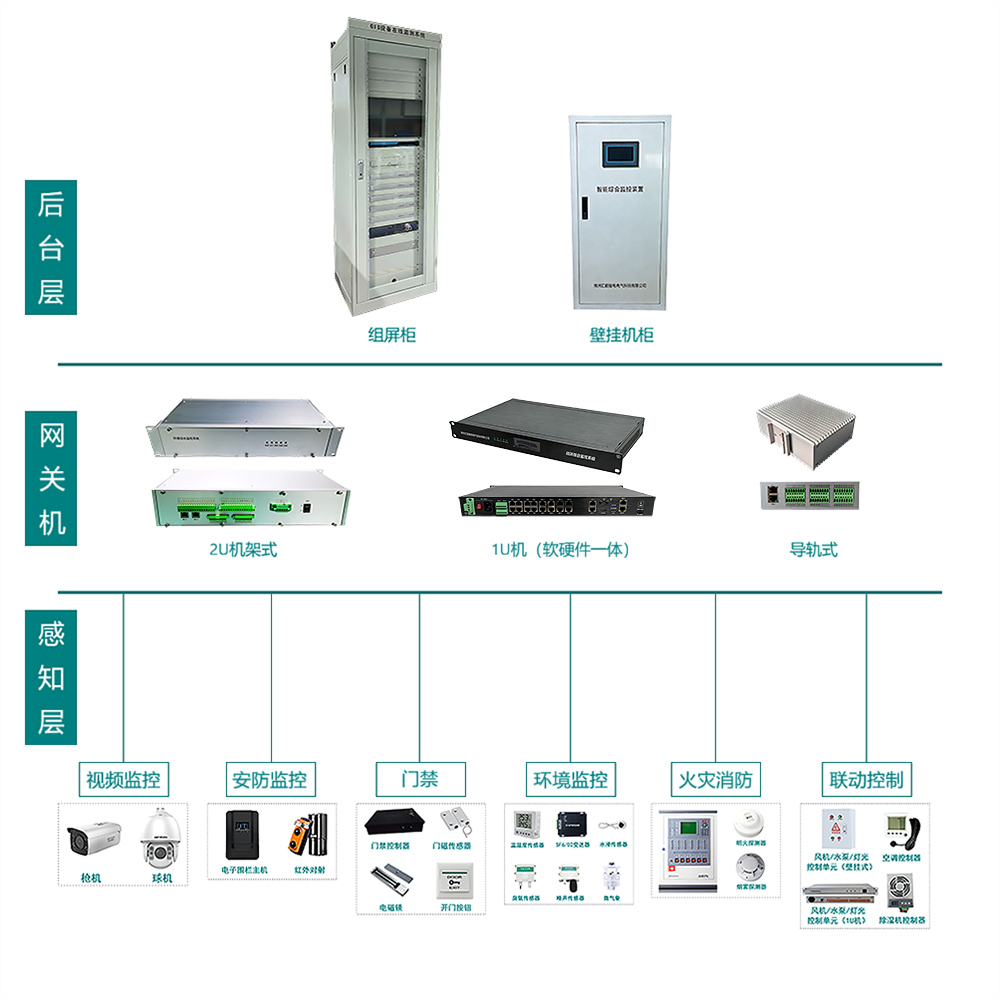

系统简介:

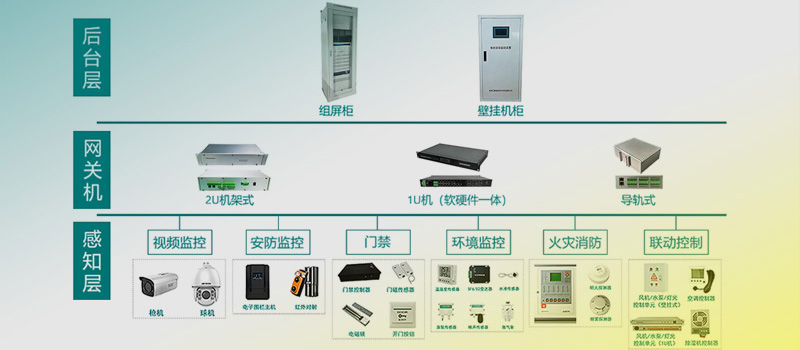

配电站房智能辅助监测系统是针对配电房内环境中温湿度、入侵、门禁的状态进行监控，并根据预先设置的启动方式,监测设备的状态，分别对空调、照明、加热装置、除湿器、通风机等设备进行控制。同时，也可以引入火灾、烟雾、明火等信号进行联动。

另外还具有实时监测高压一次设备母排温度、变压器温度监测、开关柜内局放监测等功能。配电房各被监测点的现场实际状态通过网络传输到调度中心，调度人员可在调度中心查看各个配电房的情况，减少了巡检人员强度，加强对配电房等的安全、保卫、火警监视，保障配电房安全运行。

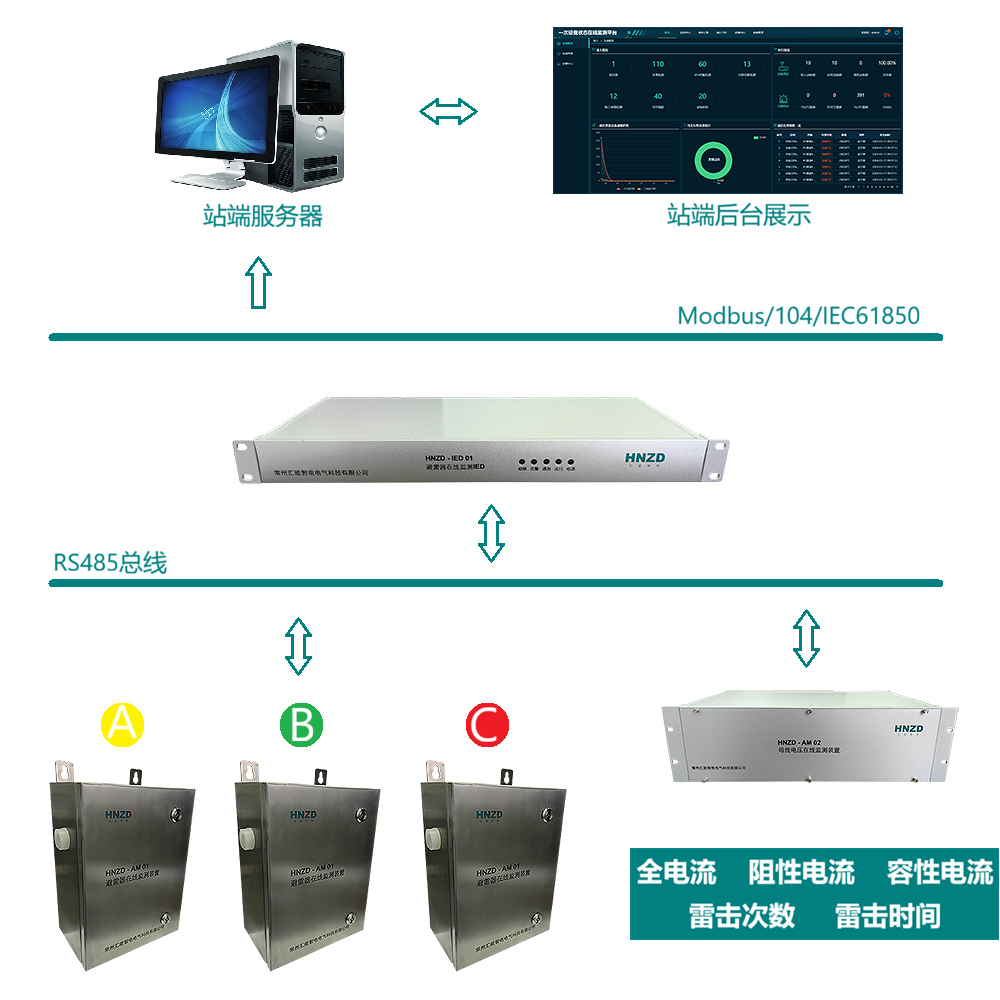

产品简介:

通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。

避雷器在线监测系统实现金属氧化锌避雷器绝缘性能的监测，包含:在线监测IED，避雷器监测装置以及母线取样监测装置。

1、避雷器监测装置:用于采集1台避雷器的泄露电流及雷击次数和雷击时间;

2、母线取样监测装置:用于采集PT单元母线电压及参考电压;

3、在线监测IED:采集避雷器监测装置和母线监测装置数据分析计算阻性电流，并与后台通信;
