微水密度在线监测系统
功能介绍：
实时监测SF6气体密度和微水及其变化趋势，当有关指标达到报警状态时自动报警;
如果SF6气体发生泄漏，传感器监测的压力及密度值会发生异常变化或趋势变化，系统立即指示出漏气引起的压力或密度变化情况，并给出预警信号;
如果SF6气体水含量超标时，传感器监测的微水值会发生异常变化，系统立即给出预警信号，提示维护人员进行系统检修;
采集气体压力、温度和露点，根据所采集的数据，计算20℃时的气体压力，计算水分含量(μL/L)，并对是否存在气体泄漏、水分超标缺陷及严重程度做出定量评估，将“故障几率、时间”的轻量级的结果信息及“气体压力(MPa)、水分(uL/L)、时间”统一格式测量数据向后台报送;
技术参数
| 传感器测量参数: | |||
| 露点范围 | -50…+20℃ Td/f | 压力范围 | 0…+1.2MPa |
| 温度范围 | -40…+80℃ | ||
| 计算参数（转化为20℃标准条件下的参数）： | |||
| 微水值 | 10…20000ppm | 压力值 | 0…1.2MPa |
| SF6密度值 | 0…100kg/m3 | ||
| 输出参数有 | ppm20(20℃下微水)、P20(20℃下压力，密度)、T(℃)、Td(露点)、P(压力)、Td@Atm(常压露点)、密度(kg/m³) | ||
| 在线监测IED参数： | |||
| 工作电压 | AC220V | 通信通道数 | 6路RS485 |
| 接入点数 | 64个(可扩展) | 安装方式 | 1U机架式 |
| 工作环境 | 温度：-25℃～+70℃, 湿度：≤95%RH | 绝缘性能 | 外壳与电源间：>10MΩ |
| 对上通讯 | 104/Modbus/IEC 61850 | ||

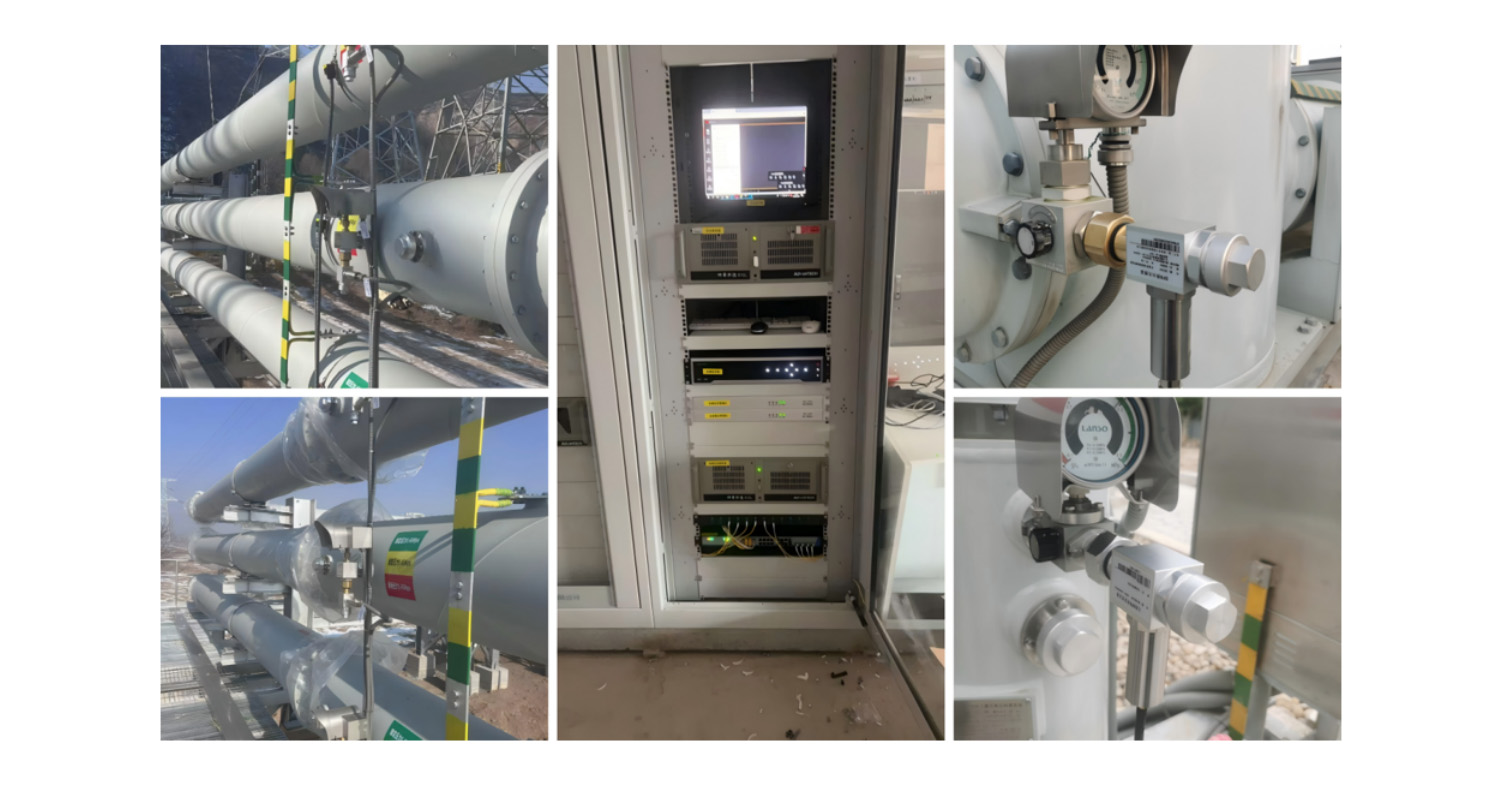

现场案例
