GIS局放在线监测系统
系统简介
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。
GIs局放监测系统由特高频传感器和采集装置组成，实时监控传感器周围电磁波辐射状态，监测发生局部放电时产生的特高频信号，把信号传送到局放采集装置，最后上位机或后台系统通过以太网方式接收数据形成图谱。
技术参数
| 传感器测量参数： | |||
| 监测频段 | 300～3000MHz | 传感器灵敏度 | 5pC |
| 阻抗匹配 | 50Ω | 驻波比 | ≤ 2 |
| 输出接口 | N 型 | 同轴电缆 | 常规10米 |
| 温度 | -40℃~85℃ | 湿度 | ≤95%RH |
| 局放监测主机参数： | |||
| 监测频段 | 300～3000MHz | 通道数量 | 4、6通道可选 |
| 通讯方式 | RJ45网口、RS485接口 | 尺寸 | 483mm×89mm×300mm (2U机) |
| 工作电源 | AC90~240V, 50~60HZ | ||

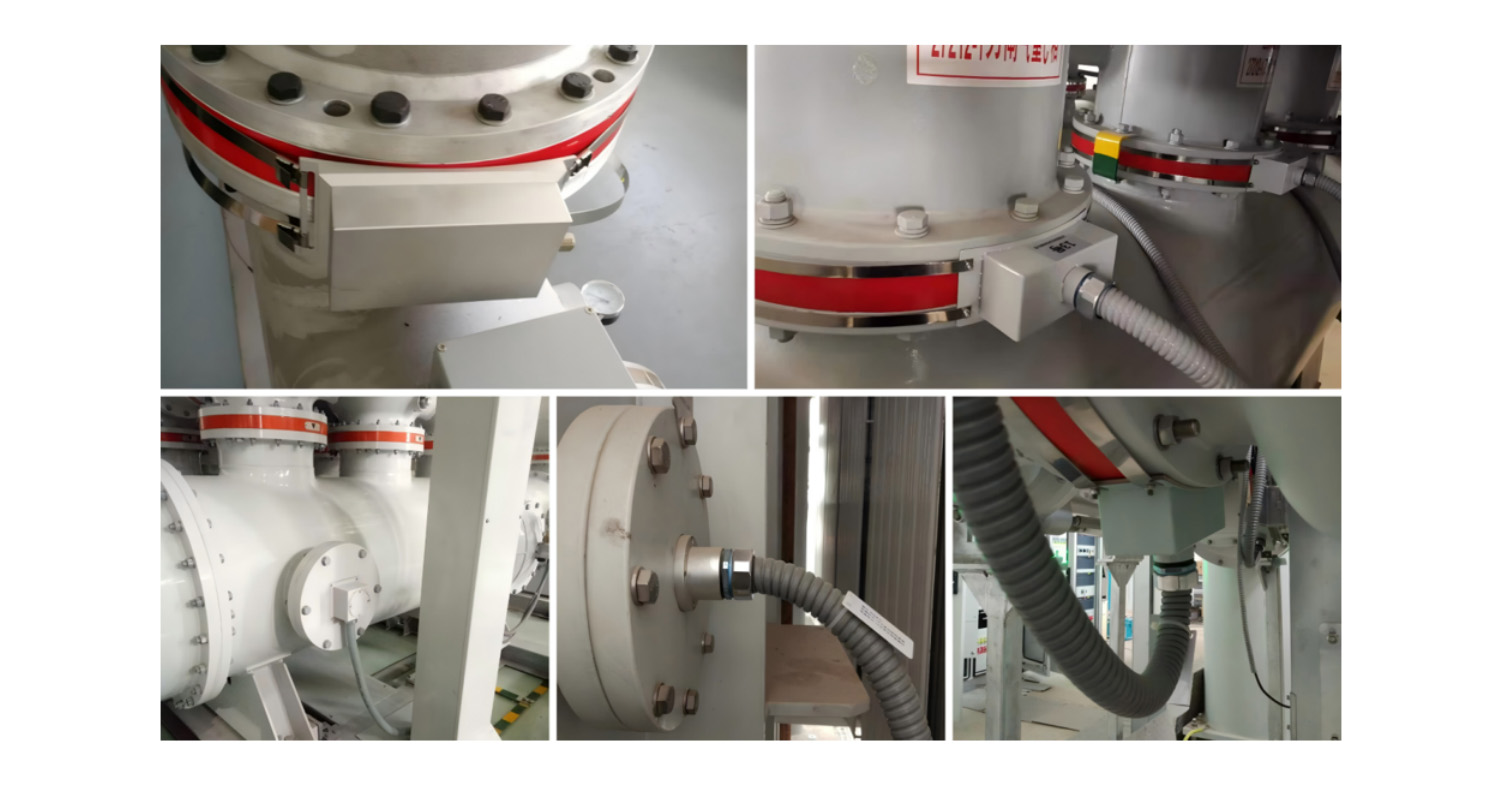

现场案例
