避雷器在线监测系统
产品简介:
通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。
避雷器在线监测系统实现金属氧化锌避雷器绝缘性能的监测，包含:在线监测IED，避雷器监测装置以及母线取样监测装置。
1、避雷器监测装置:用于采集1台避雷器的泄露电流及雷击次数和雷击时间;
2、母线取样监测装置:用于采集PT单元母线电压及参考电压;
3、在线监测IED:采集避雷器监测装置和母线监测装置数据分析计算阻性电流，并与后台通信;
技术参数
| 35kV及以下 / 开关柜避雷器监测 | |||
| 供电电源 | DC 24V | 全电流测量范围 | 0.050 ~ 5.000mA |
| 全电流测量误差 | ±（标准读数×1% + 5μA） | 记录放电动作累计次数 | 0 ~ 99次，正确率：100% |
| 放电动作计数响应值 | 8/20μS ≥ 50A(峰值) | 通信接口 | RS-485 |
| 通信协议 | 改良型Modbus（非标准） | 波特率 | 9600bps |
| 防护等级 | 户外IP55 | ||

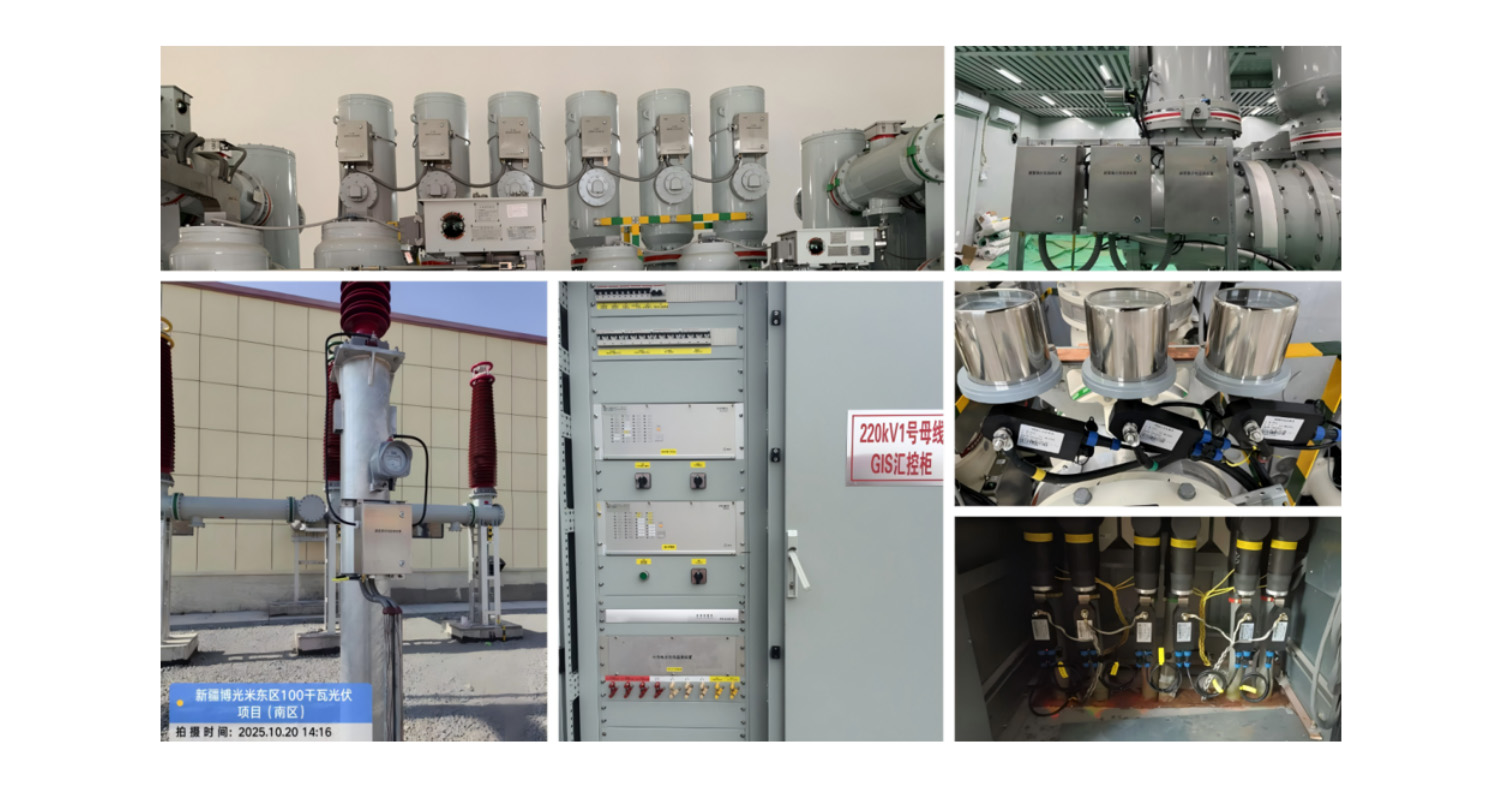

现场案例
