避雷器在线监测系统
产品简介:
通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻，通过对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生。
避雷器在线监测系统实现金属氧化锌避雷器绝缘性能的监测，包含:在线监测IED，避雷器监测装置以及母线取样监测装置。
1、避雷器监测装置:用于采集1台避雷器的泄露电流及雷击次数和雷击时间;
2、母线取样监测装置:用于采集PT单元母线电压及参考电压;
3、在线监测IED:采集避雷器监测装置和母线监测装置数据分析计算阻性电流，并与后台通信;
技术参数
| 工作电压 | AC 220V±10% , 50Hz | 功耗 | 额定电压下 < 5W |
| 工作环境温度 | -25℃ ~ +70℃ | 工作环境湿度 | ≤95% |
| 测量电流范围 | 0.05mA ~ 650mA， 测量精度 ±1% | 母线电压测量范围 | 35kV ~ 1000kV，测量精度 0.5% |
| 谐波电压测量范围 | 3、5、7、9次谐波， 测量精度 ±2% | 系统频率测量范围 | 45Hz ~ 65Hz，测量精度 ±0.001Hz |
| 雷击次数记录 | 0 ~ 255 次，记录精度：年/月/日 时:分:秒 | 系统接入容量 | 80个 |
| 最短监测周期 | 5分钟 |

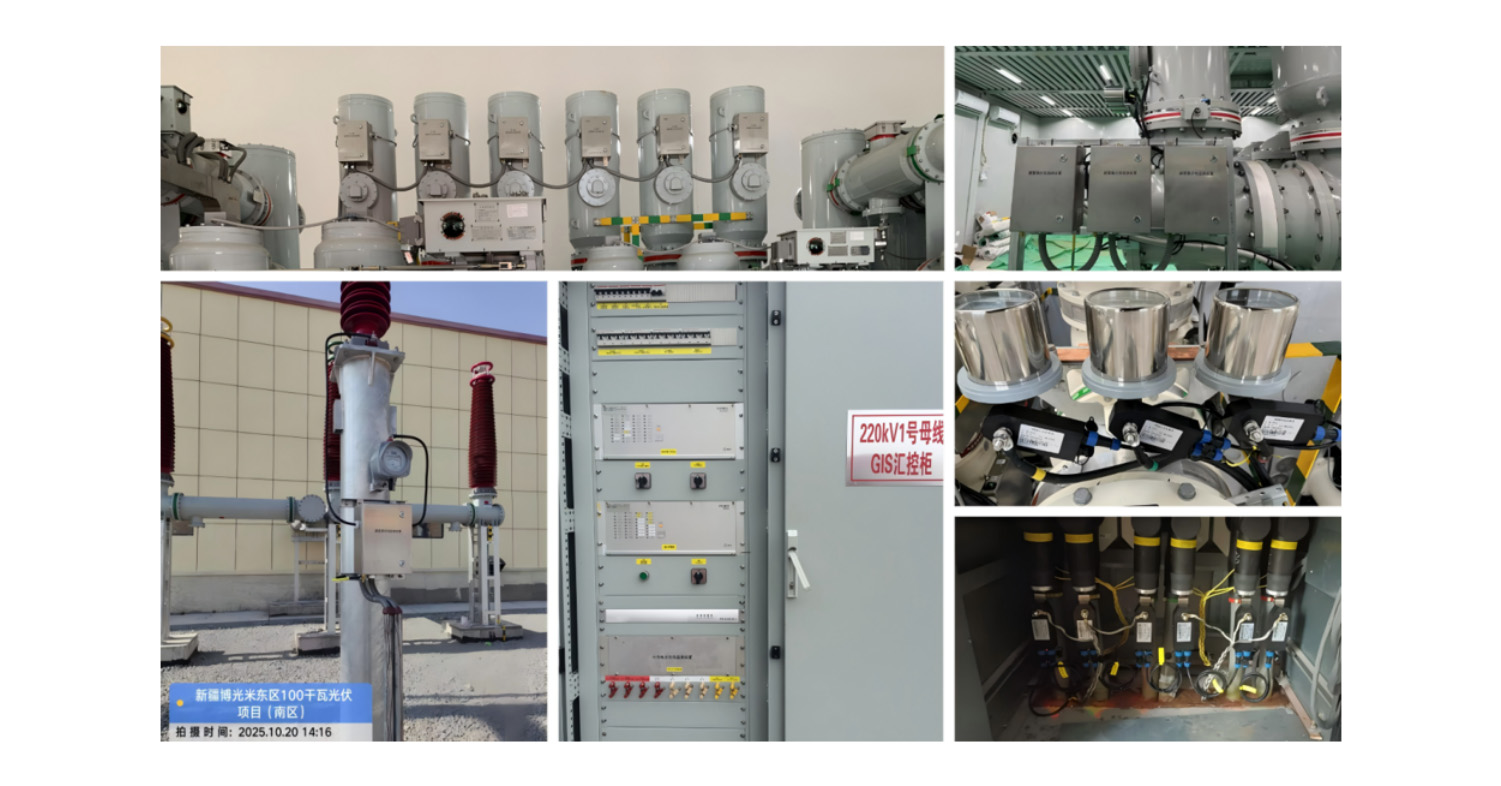

现场案例
